Устройство натяжное винтовое

Патент
Гарантия от 12 месяцев
Получить расчет

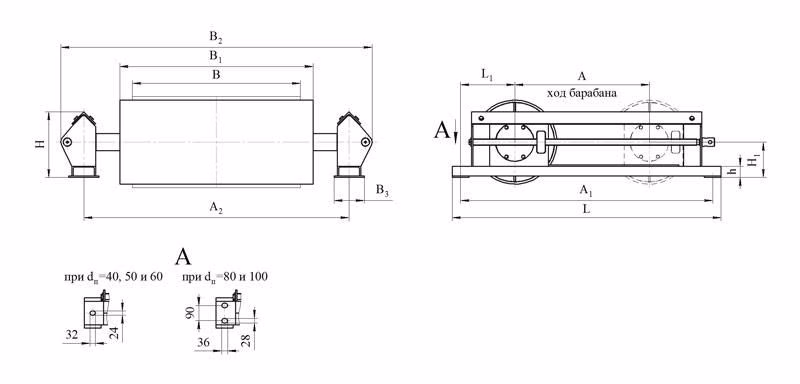

Ширина ленты В, мм Типоразмер устройства D, мм Подшипник Размеры, мм Масса, кг
Условн. обознач. dп, мм А A1 A2 B1 B2 B3 H H1 h L L1 Вращ. частей Общая
500 5025-40-32 250 3608 40 320 770 850 600 1085 94 225 130 46 840 200 70,2 232,7
5031,5-50-32 315 3610 50 91 188,5
5031,5-50-50 500 950 1020 201,5
5040-60-50 400 3612 60 1070 1095 116 270 150 52 1150 260 111,8 266,5
5040-60-80 800 1370 1450 279,5
650 6525-40-32 250 3608 40 320 770 1000 750 1245 94 225 130 46 840 200 74,1 169
6531,5-50-32 315 3610 50 840 97,5 195
6531,5-50-50 500 950 1020 208
6540-60-50 400 3612 60 1070 1255 116 270 150 52 1150 260 123,5 279,5
6540-60-80 800 1370 1450 292,5
6550-80-50 500 3616 80 500 1200 1275 180 391 210 74 1300 325 193,7 481
6550-80-80 800 1500 1600 507

800
8031,5-50-50 315 3610 50 500 950 1350 950 1590 94 225 130 46 1020 200 149,5 227,5
8040-60-50 400 3612 60 1070 1605 116 270 150 52 1150 260 188,5 351
8040-60-80 800 1370 1450 377
8050-80-50 500 3616 80 500 1200 1625 180 391 210 74 1300 325 292,5 494
8050-80-80 800 1500 1600 507
8063-100-50 630 3620 100 500 1200 1655
441 235
1300 416 741
8063-100-80 800 1500 1600 767
1000 10031,5-50-50 315 3610 50 500 950 1580 1150 1820 94 225 130 46 1020 200 156 247
10040-60-50 400 3612 60 500 1070 1835 116 270 150 52 1150 260 221 364
10040-60-80 800 1370 1450 383,5
10050-80-50 500 3616 80 500 1200 1855 180 391 210 74 1300 325 338 513,5
10050-80-80 800 1500 1600 526,5
10063-100-50 630 3620 100 500 1200 1855 441 235 1300 481 819
10063-100-80 800 1500 1600 838,5
1200 12031,5-50-50 315 3610 50 500 950 1900 1400 2140 94 225 130 46 1020 200 182 279,5
12040-60-50 400 3612 60 500 1070 2155 116 270 150 52 1150 260 260 377
12040-60-80       800 1370           1450     396,5
12050-80-50 500 3616 80 500 1200 2175 180 391 210 74 ; 1300 325 403 533
12050-80-80 800 1500 1600 552,5
12063-100-50 630 3620 100 500 1200 2205 441 235 1300 624 897
12063-100-80 800 1500 1600 916,5
1400 14031,5-50-50 315 3610 50 500 950 2000 1600 2240 94 225 130 46 1020 200 201,5 299
14040-60-50 400 3612 60 500 1070 2255 116 270 150 52 1150 260 299 416
14040-60-80 800 1370 1450 435,5
14050-80-50 500 3616 80 500 1200 2275 180 391 210 74 1300 325 442 578,5
14050-80-80 800 1500 1600 598
14063-100-50 630 3620 100 500 1200 2305 441 235 1300 728 1014
14063-100-80 800 1500 1600 1033,5
1600 16031,5-50-50 315 3610 50 500 950 2200 1800 2440 46 225 130 46 1020 200 248,3 364
16040-80-50 400 3616 80 500 1200 2475 74 391 210 74 1300 325 508,3 702
16040-80-80 800 1500 1600 721,5
16050-100-50 500
3620 100 500 1200 2505 74 441 235 ; 1300 611 845



16050-100-80 800 1500 1600 864,5
16063-100-50 630 3620 100 500 1200 1300 708,5 962
16063 100 80 800 1500 1600 981,5

Пример условного обозначения устройства натяжного винтового для конвейера шириной ленты В=1000 мм, с барабаном 400 мм, внутренним диаметром подшипника 60, ход натяжки 500 мм:

Устройство натяжное винтовое 10040-60-50;
